過去的一年中，美國德州的一個3D打印愛好者團隊Praxis3D，不斷地改進和測試他們的一款雙線材FDM 3D打印頭，稱之為X-Truder。
這款輕巧、緊湊的打印頭有許多令人羨慕的特性，如兩個全金屬315C熱端，帶狀電纜連接、高扭矩NEMA 11電機、軸上風機等。
“我們希望能夠?yàn)閷で笊?jí)自己現有3D打印機的創客們?cè)O(shè)計一款功能強大的打印頭?！盤raxis3D團隊成員David Williams介紹說。隨著越來越多人擁有3D打印機，他們預期這將成為一個非常大的市場。
在X-Truder的核心處有兩個全金屬的擠出機，開發團隊使用熱模擬進行分析，并通過多輪原型進行改進。
“在非特富龍襯里的擠出機中運行PLA是一個挑戰，需要一個平滑的內部表面，和一個簡短的熱過渡區。我們的不銹鋼管、銅散熱器和40毫米風扇組合能夠?qū)崿F(xiàn)這一目標。我們能夠在非常短的距離內快速降溫?！睙嵩O(shè)計師Frank Mercado補充說。他們的擠出機也測試了ABS和PC兩種材料，其中，據該公司稱，不會再有堵塞的問題，但確實需要高得多的溫度。
為了證明他們的設計效率，他們制作了一小段視頻（見下圖），視頻中他們用手拿著擠出頭，離加熱塊只有6毫米遠，擠出頭的熱端則以230℃的溫度擠出PLA，拿著擠出頭的手安然無恙。

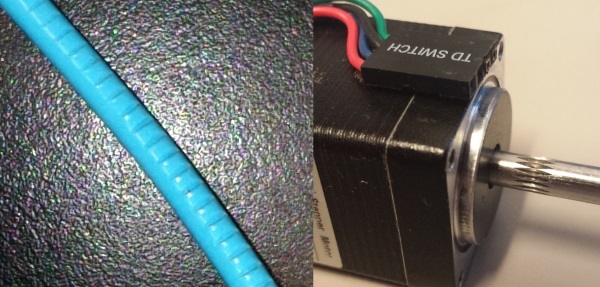

開發團隊的另一個目標是為X-Truder設計出緊湊的結構，所以他們選擇了一個小的步進電機來驅動兩個線材。其線材驅動器系統不使用螺栓和彈簧來實現牽引力，而是強制線材通過一個固定夾送輪間隙。Precision牌間隙片齒被切入電機直徑5mm的軸，從而提供足夠的牽引力，并避免撕裂。所述驅動系統還與空閑的線材保持脫離狀態，這意味著線材更容易安裝和卸載，即使是打印頭還在打印。David說：“使用較小電機的一個有趣的好處是線材撕裂的現象幾乎不會出現。我們?cè)?jīng)出現過噴嘴壓在打印床玻璃上或擠出機溫度過低不足以融化材料，電機只是彈出、失步。我們的電機具有充沛的動力來驅動線材，但不足以撕裂線材或堵塞線材的路徑?！?/span>
Praxis3D還在其18英寸長的帶狀電纜組件中加上了額外的電路，允許創客們?cè)O(shè)計并在X-Truder上附加自己的配件，如打印床平整探測器、風扇、伺服系統、終點擋塊等。為了簡化打印頭與用戶自己定制的電子器件之間的連接，開發團隊還加上了一個PCB適配器。另外，打印頭上還裝有明亮的白色LED等用于工作區的照明。
